Pomiary rezystancji izolacji

Dlaczego pomiar oporności izolacji jest ważny?

Pomiar rezystancji izolacji jest kluczowym elementem w utrzymaniu bezpieczeństwa oraz wydajności instalacji elektrycznych. Izolacja przewodów elektrycznych ma za zadanie zapobiegać niepożądanym przepływom prądu, które mogą prowadzić do zwarć, uszkodzeń urządzeń, a nawet pożarów. Regularne monitorowanie stanu izolacji pozwala na wczesne wykrycie problemów i podjęcie odpowiednich działań prewencyjnych. Pomiar oporności przewodów instalacji elektrycznej jest wymagany ustawą prawo budowlane.

Jak przeprowadza się pomiar rezystancji izolacji?

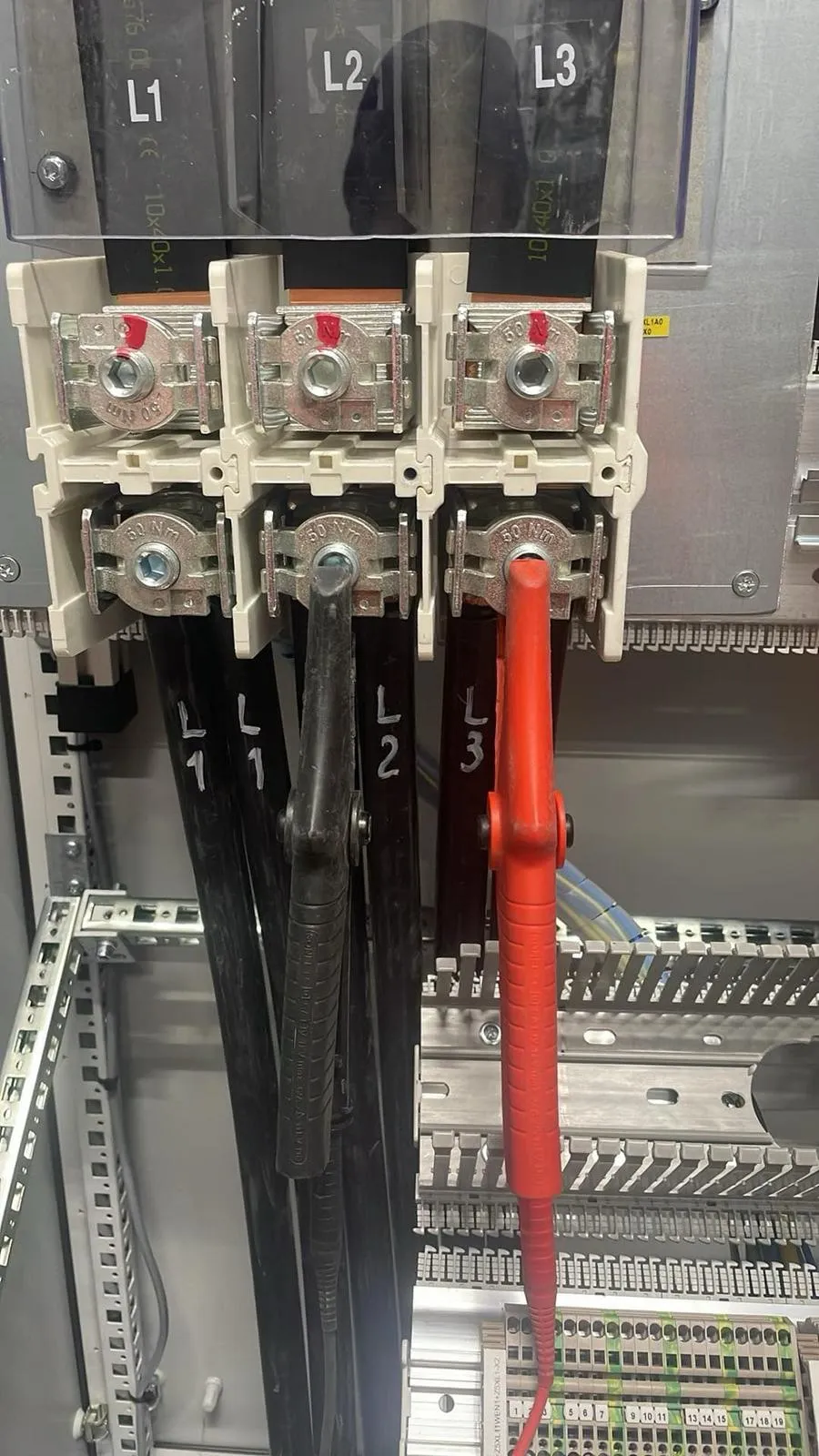

Pomiar rezystancji izolacji wykonuje się za pomocą specjalistycznych urządzeń zwanych miernikami izolacji lub megomometrami. Przykładem może być miernik MIC-2501 lub Metrel MI3155. Proces pomiaru polega na przyłożeniu wysokiego napięcia stałego do żył roboczych (szyn) i pomiarze prądu. Wartość rezystancji jest odwrotnie proporcjonalna do prądu – im wyższa rezystancja, tym lepsza jakość izolacji. Wartości napięć probierczych wynoszą od 100 V do 5000 V. Np. dla pomiarów rezystancji izolacji w domkach jednorodzinnych stosuje się napięcie pomiarowe o wartości 500 V a dla kabli elektroenergetycznych niskiego napięcia napięcie o wartości 2500 V.
