Projekt farmy fotowoltaicznej PV 2 MW
Ostatnia realizacja naszego biura projektowego to projekt budowy farmy fotowoltaicznej 2MW, w ramach którego zajęliśmy się kompleksowym przygotowaniem inwestycji – od analiz i formalności, przez opracowanie projektu, aż po dopracowanie wszystkich szczegółów niezbędnych do rozpoczęcia budowy.
Zakres prac projektowych
- analiza możliwości przyłączenia do sieci elektroenergetycznej
- uzyskanie warunków przyłączeniowych i wymagań OSD
- analiza terenu inwestycji (ukształtowanie, nasłonecznienie, zacienienie) dobór mocy instalacji – farma fotowoltaiczna o mocy 2MW

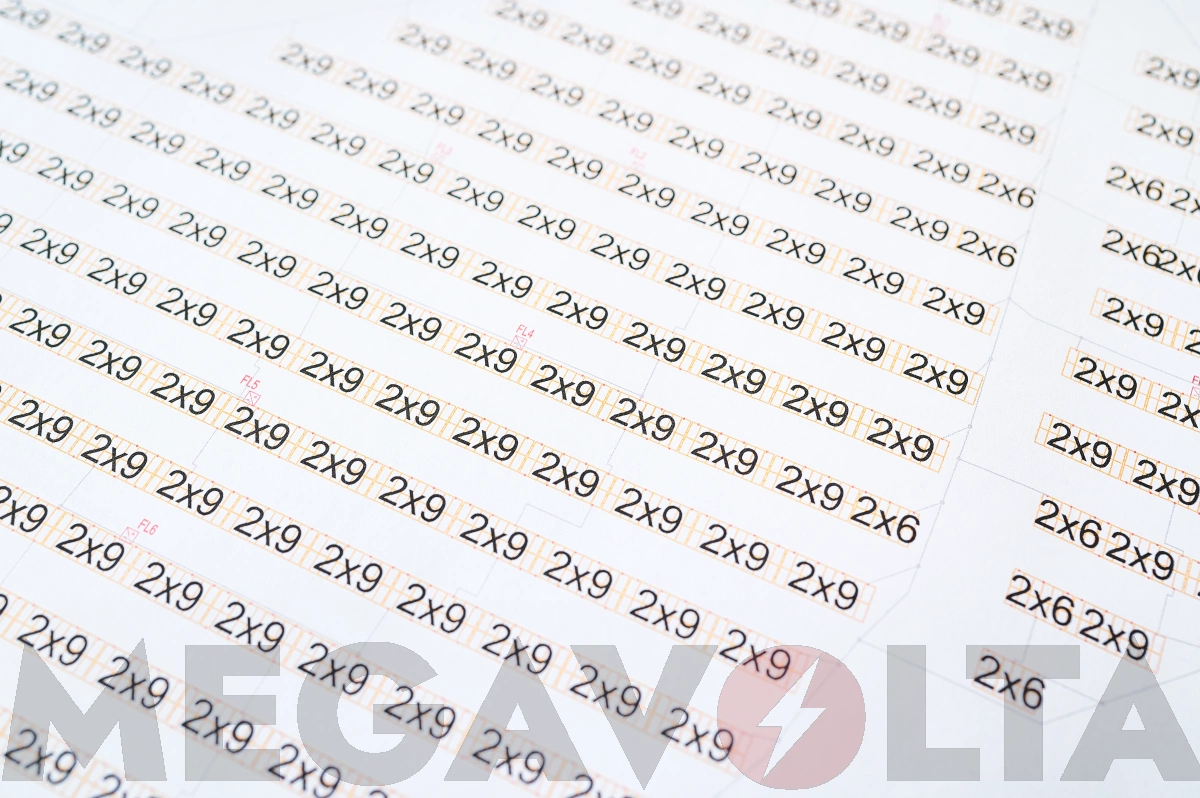

- opracowanie koncepcji rozmieszczenia paneli (layout farmy)
- symulacja uzysku energii
- dobór falowników, modułów oraz systemu konstrukcji wsporczej
- projekt budowlany z uzyskaniem pozwolenia na budowę
- projekt tras kablowych DC i AC
- projekt stacji transformatorowej oraz układu przyłączenia
- dobór zabezpieczeń i systemów ochrony
- przygotowanie dokumentacji technicznej i wykonawczej
- projekt układu pomiarowo-rozliczeniowego pośredniego
- projekt przyłącza farmy z układem telemechaniki
- uzgodnienie projektu z TAURON Dystrybucja S.A.
Warunki przyłączenia do sieci
Jednym z kluczowych etapów realizacji projektu budowy farmy fotowoltaicznej 2MW było uzyskanie warunków przyłączenia od operatora systemu dystrybucyjnego (OSD). W ramach tego procesu przygotowaliśmy niezbędne wnioski oraz komplet wymaganych załączników technicznych.
Po analizie wydanych warunków przyłączenia dostosowaliśmy projekt do wymagań operatora, w tym m.in. w zakresie parametrów pracy instalacji, zabezpieczeń oraz sposobu wprowadzenia mocy do sieci. Dzięki temu otrzymaliśmy jasne wytyczne dotyczące realizacji przyłącza oraz pewność, że instalacja będzie mogła zostać bezproblemowo przyłączona do sieci elektroenergetycznej.
Stacja transformatorowa
W ramach projektu budowy farmy fotowoltaicznej 2MW zaprojektowaliśmy stację kontenerową, która pełni kluczową rolę w całym układzie elektroenergetycznym. To właśnie w niej następuje transformacja energii elektrycznej z poziomu niskiego napięcia (nN) generowanego przez falowniki do średniego napięcia (SN), umożliwiającego wprowadzenie energii do sieci. Stacja została zaprojektowana jako prefabrykowany obiekt w obudowie kontenerowej, co znacząco przyspiesza proces realizacji inwestycji oraz ogranicza zakres prac budowlanych na miejscu.
Stacja została wyposażona w układ pomiarowo-rozliczeniowy pośredni. Układ został uzgodniony z OSD.
Projekt techniczny generatora
W ramach projektu budowy farmy fotowoltaicznej 2MW opracowaliśmy szczegółowy projekt techniczny generatora PV. Wykonaliśmy obliczenia napięć i prądów po stronie DC oraz AC, uwzględniając różne warunki pracy instalacji, w tym maksymalne obciążenia oraz stany przejściowe.
Na tej podstawie dobraliśmy odpowiednie rozdzielnice DC i AC, zapewniające bezpieczną i niezawodną pracę systemu. Kluczowym elementem był również dobór ograniczników przepięć, które chronią instalację przed skutkami wyładowań atmosferycznych oraz przepięć łączeniowych. Całość została zaprojektowana zgodnie z obowiązującymi normami i dobrymi praktykami inżynierskimi.

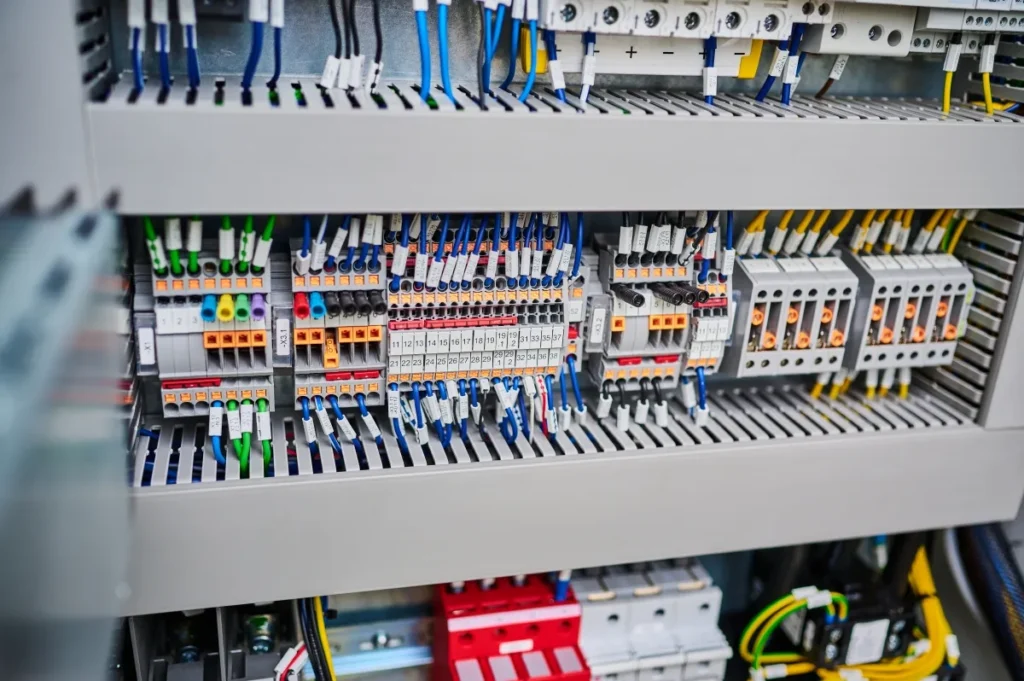

Telemechanika
W projekcie budowy farmy fotowoltaicznej 2MW wydzieliliśmy osobny zakres dotyczący telemechaniki. Zaprojektowaliśmy system umożliwiający zdalny nadzór nad pracą farmy, monitoring parametrów sieci oraz komunikację z operatorem systemu dystrybucyjnego. Projekt został uzgodniony z OSD wraz listą sygnałów i pomiarów.
Uwzględniono rozwiązania pozwalające na bieżące przekazywanie danych pomiarowych, sygnałów stanów pracy oraz zdalne sterowanie wybranymi elementami instalacji. System telemechaniki zapewnia szybkie reagowanie na zakłócenia oraz pełną kontrolę nad pracą obiektu. Jest to jedna z bardziej problematycznych części projektu.
Pozwolenie na budowę i formalności
W ramach projektu budowy farmy fotowoltaicznej 2MW przygotowaliśmy kompletną dokumentację niezbędną do uzyskania pozwolenia na budowę. Opracowanie spełniało wszystkie wymagania formalno-prawne oraz było zgodne z obowiązującymi przepisami i normami.
Dzięki odpowiedniemu przygotowaniu dokumentacji proces administracyjny przebiegł sprawnie, co pozwoliło inwestorowi na szybkie przejście do kolejnych etapów realizacji inwestycji.
Ochrona odgromowa i analiza ryzyka
W projekcie uwzględniliśmy również ochronę odgromową farmy fotowoltaicznej. Wykonaliśmy analizę ryzyka, która pozwoliła dobrać odpowiedni poziom zabezpieczeń. Na tej podstawie zaprojektowaliśmy system ochrony odgromowej oraz ochrony przepięciowej, obejmujący zarówno instalację PV, jak i stację transformatorową oraz infrastrukturę towarzyszącą. Zapewnia to bezpieczeństwo urządzeń oraz minimalizuje ryzyko uszkodzeń spowodowanych wyładowaniami atmosferycznymi. Bardzo często jest to pomijany punkt w przypadku projektów farm PV. Brak ochrony odgromowej oraz przepięciowej może wiązać się ze znacznymi stratami nie tylko w wyniku wyładowań, ale również w wyniku zatrzymania pracy farmy fotowoltaicznej.
Nasze doświadczenie, wiedza i zaplecze techniczne
Realizacja projektu budowy farmy fotowoltaicznej 2MW wymaga szerokiej wiedzy z zakresu elektroenergetyki, odnawialnych źródeł energii oraz przepisów formalno-prawnych. Nasz zespół posiada doświadczenie w projektowaniu instalacji PV o różnych mocach – od małych systemów po duże farmy przemysłowe.
Korzystamy z profesjonalnego oprogramowania projektowego oraz narzędzi do analizy uzysków energii, co pozwala nam przygotowywać rzetelne i dokładne projekty. Dysponujemy również zapleczem technicznym, które umożliwia późniejszą realizację inwestycji zgodnie z założeniami projektowymi.
