Pomiar ciągłości przewodów ochronnych jest kluczowym elementem zapewnienia bezpieczeństwa elektrycznego w instalacjach elektrycznych. Przewody ochronne pełnią funkcję zabezpieczającą przed porażeniem prądem elektrycznym w przypadku awarii urządzeń lub instalacji. Regularne pomiary ciągłości przewodów ochronnych gwarantują, że w razie wystąpienia zwarcia, prąd zostanie skutecznie odprowadzony do ziemi, minimalizując ryzyko uszkodzeń oraz zagrożeń dla zdrowia i życia ludzi. Pomiary ciągłości przewodów ochronnych wykonuje się na samym początku sprawdzania instalacji elektrycznej. Przed wykonaniem pomiarów należy wykonać oględziny danego połączenia i sprawdzić m. in. jego jakość a także kolor izolacji przewodu, która powinna być zielono-żółta

Jak wykonuje się pomiar ciągłości przewodów ochronnych?

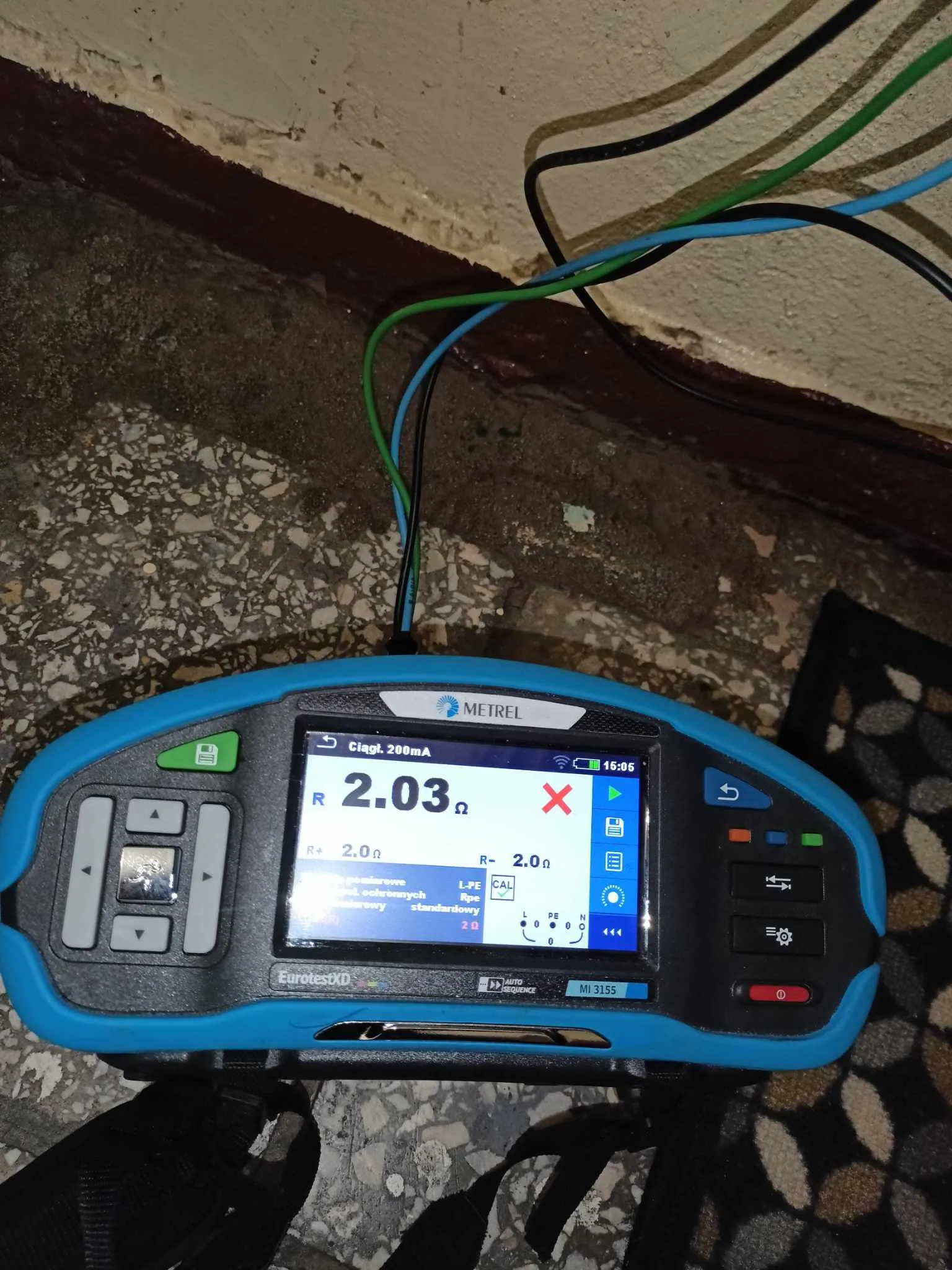

Pomiar ciągłości przewodów ochronnych wykonuje się za pomocą specjalistycznych mierników, takich jak wielofunkcyjne mierniki parametrów instalacji elektrycznych. Proces pomiaru obejmuje kilka kroków:

1. Przygotowanie pomiaru: przed przystąpieniem do pomiaru należy upewnić się, że instalacja elektryczna jest wyłączona i zabezpieczona przed przypadkowym włączeniem. Wszystkie urządzenia powinny być odłączone, aby uniknąć fałszywych odczytów. Pomiar ciągłości przewodów ochronnych należy sprawdzać prądem o wartości min. 200 mA.
2. Podłączenie miernika: Miernik podłącza się do przewodu ochronnego w punktach pomiarowych np. pomiędzy główną szyną wyrównawczą a metalową obudową bądź trasą kablową. Najczęściej punkty pomiarowe znajdują się na początku i końcu przewodu ochronnego, a także w kluczowych miejscach połączeń.
3. Wykonanie pomiaru: Miernik przesyła prąd o natężeniu co najmniej 200 mA przez przewód ochronny i mierzy jego rezystancję. Wynik pomiaru powinien być zgodny z normami oraz wymaganiami technicznymi dla danej instalacji. Należy porównać odczyt z miernika z obliczoną wartością rezystancji przewodu. Jeżeli wartość odczytana jest mniejsza bądź równa wartości obliczonej, pomiar można uznać za pozytywny.
4. Analiza wyników: Uzyskane wyniki porównuje się z dopuszczalnymi wartościami. Jeżeli opór wykracza poza wartość dopuszczalną, może to świadczyć o uszkodzeniu przewodu, nieprawidłowym połączeniu lub innym problemie wymagającym interwencji.

Dlaczego ciągłość jest tak ważna?

Przewody ochronne:

• zapewniają metaliczną pętlę zwarcia pomiędzy częściami dostępnymi przewodzącymi, które nie są w normlanym stanie pracy pod napięciem a uziemionym punktem transformatora
• od nich zależy skuteczność samoczynnego wyłączenia zasilania
• dzięki nim odbywa się wyrównywanie potencjałów – bardzo niewielkim kosztem mamy zapewnioną ochronę przy uszkodzeniu

Pomiary elektryczne rezystancji przewodu ochronnego

Firma MEGAVOLTA Mateusz Łyczko zdaje sobie sprawę, z tego iż podczas sprawdzania odbiorczego jak i okresowego instalacji elektrycznej, pomiary ciągłości przewodów ochronnych są często pomijane, co jest niedopuszczalne.

W zakresie badań instalacji elektrycznych oferowanych przez naszą firmę na terenie Opola, Wrocławia i Katowic, znajdują się pomiary ciągłości przewodów ochronnych, z których sporządzany jest rzetelny protokół.
