Projekt instalacji fotowoltaicznej z magazynem energii
Inwestor: WSSE w Opolu
Kolejną realizacją naszego biura projektowego był projekt instalacji fotowoltaicznej o mocy do 50 kW z magazynem energii o pojemności 100 kWh.
Instalacje fotowoltaiczne są dzisiaj odpowiedzią na wysokie ceny energii elektrycznej. W istniejących obiektach – szczególnie budynkach – bardzo ważne jest prawidłowe zaprojektowanie instalacji PV, ponieważ należy dopasować się do istniejącego stanu innych instalacji i urządzeń. W tym przypadku inwestor zdecydował się na instalację umieszczoną na dachu, na którym było dużo innych urządzeń takich jak wentylatory czy klimatyzatory a także instalacja odgromowa co z kolei powodowało trudności w rozmieszczaniu modułów fotowoltaicznych. Bardzo ważne były precyzyjne pomiary dachu i narysowanie jego rzutu wraz z urządzeniami, aby podczas projektu instalacji PV mieć pełen obraz sytuacji. Wyzwanie stanowiło również odpowiednie dobranie magazynu energii. Nasza firma rzetelnie podeszła do tematu i zaczęła równoległe z pomiarami dachu przeprowadzać analizę parametrów zasilania Wojewódzkiej Stacji Sanitarno-Epidemiologicznej w Opolu.
Zakres projektu instalacji fotowoltaicznej z magazynem energii obejmował:
- Analizę parametrów zasilania obiektu w czasie 7 dniu za pomocą specjalistycznego urządzenia – analizatora parametrów sieci
- Wyciągnięcie wniosków z zapisów analizy i na tej podstawie dobór magazynu energii elektrycznej
- Przeprowadzenie analizy dokumentacji technicznej obiektu wraz z oględzinami instalacji elektrycznej w celu ustalenia miejsca włączenia falowników
- Pomiary dachu i narysowanie jego rzutu w formacie DWG
- Dobór producenta modułów fotowoltaicznych oraz falowników
- Ustalenie z inwestorem układu rozmieszczenia modułów PV oraz ostatecznej mocy DC

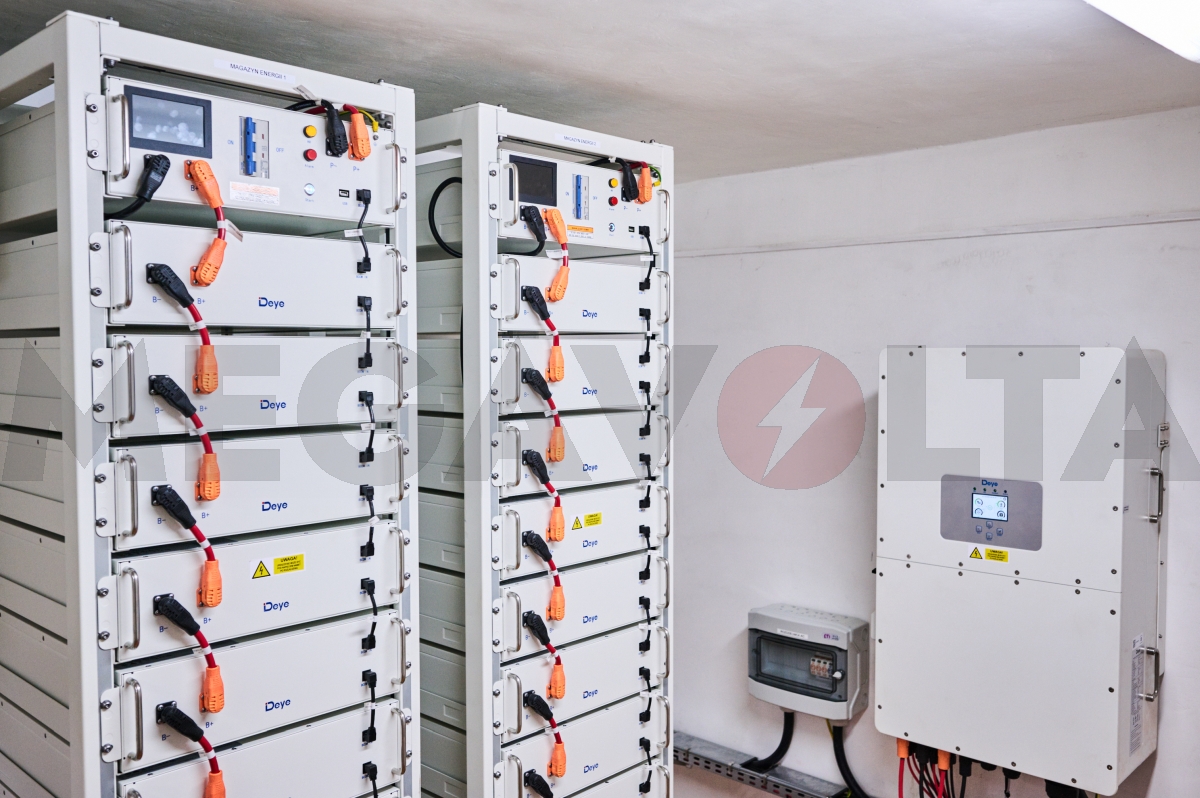

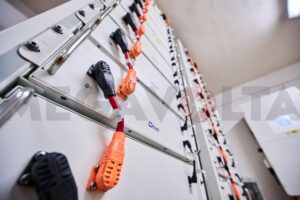

- Wybór pomieszczenia technicznego dla magazynu energii oraz rozdzielnic PV
- Uzgodnienie projektu z rzeczoznawcą ds. przeciwpożarowych
Na podstawie zgromadzonych danych przystąpiono do prac projektowych.
Część techniczna projektu instalacji fotowoltaicznej z magazynem energii zawierała:

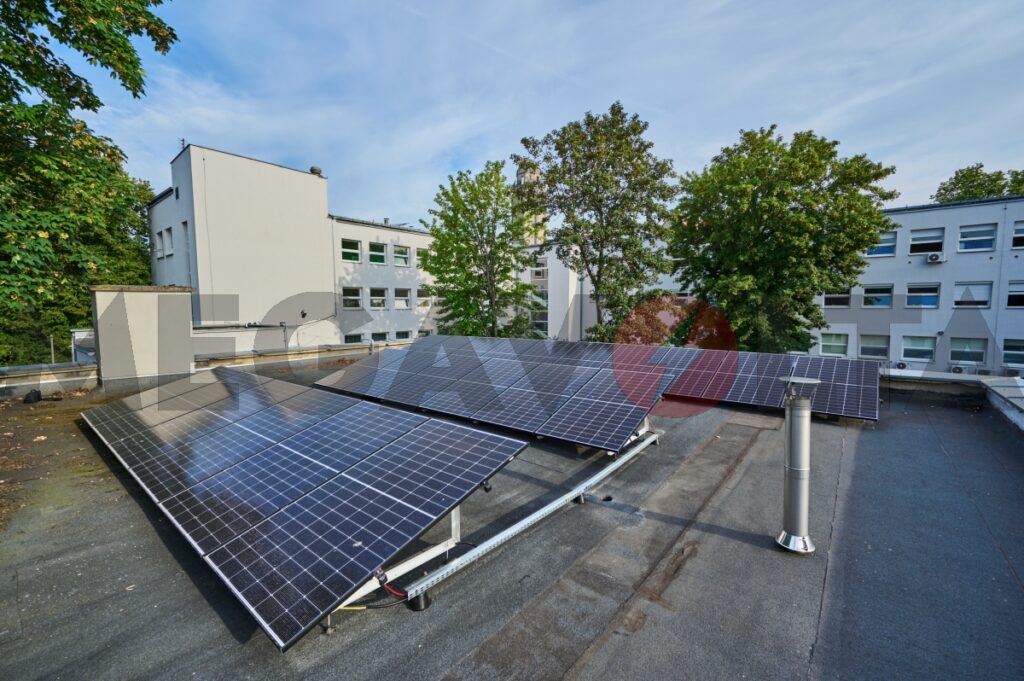

- Rozmieszczenie modułów fotowoltaicznych wraz z przeprowadzeniem analizy warunków nasłonecznienia w ciągu całego roku. Obliczenia uwzględniały również magazyn energii 100 kWh
- Dobór falownika hybrydowego oraz magazynu energii
- Obliczenia łańcuchów strony DC dla instalacji fotowoltaicznej
- Dobór i obliczenia kabli zarówno strony DC oraz AC
- Rysunek tras kablowych AC oraz DC
- Rozdzielnice elektryczne po stronie AC i DC
- Dobór ochrony przepięciowej i jej koordynacja (ograniczniki przepięć DC i AC), połączenia wyrównawcze
- Schematy elektryczne uwzględniające: moduły PV, rozdzielnice kable, ograniczniki, falowniki, łączniki, zabezpieczenia

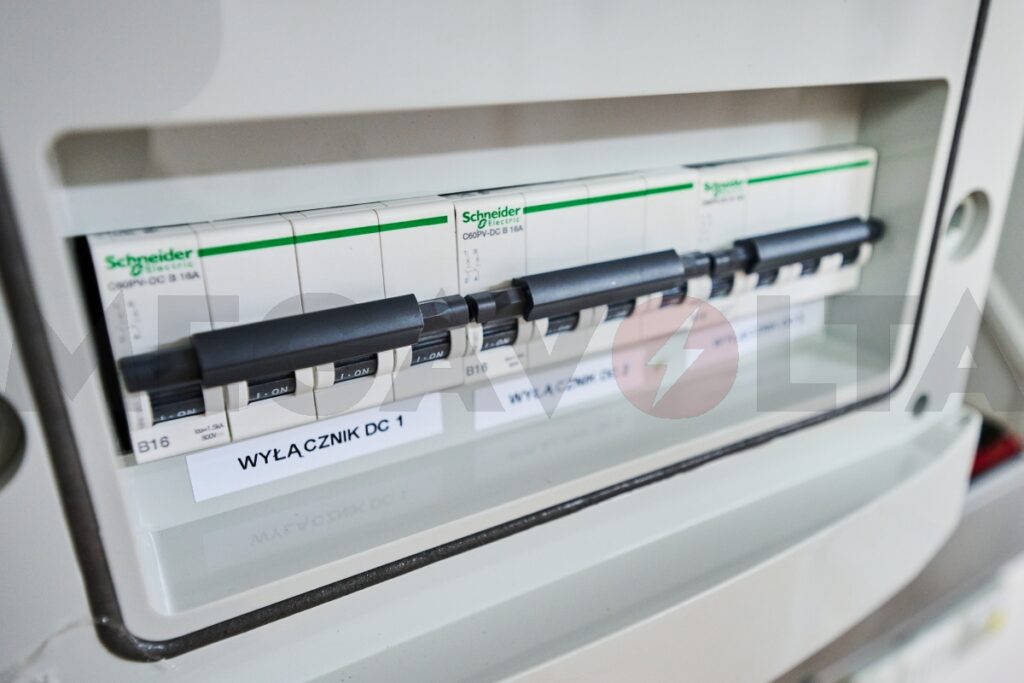

- Przeciwpożarowy wyłącznik prądu po stronie DC
- Dostęp zdalny do instalacji fotowoltaicznej
Zaprojektowanie omawianej instalacji wymagało od nas zebrania dużej ilości danych wejściowych, do których był potrzebny m. in. analizator parametrów sieci a także przeprowadzenia kilku rozmów z producentami urządzeń takich jak falowniki hybrydowe oraz magazyny energii. Nasze biuro projektowe zawsze rzetelnie podchodzi do realizacji swoich zleceń, aby ostateczny projekt był sporządzony zgodnie z dobrą praktyką inżynierską i zgodnie z polskimi normami. Dbamy również o to, aby każde opracowanie projektowe było zgodne z prawem budowlanym. Gwarantujemy dogłębne rozeznanie problemu projektowego oraz najbardziej ekonomiczne wyjście z sytuacji. Służymy doradztwem technicznym przy projektach instalacji fotowoltaicznych. Instalacje fotowoltaiczne współpracujące z magazynami energii wymagają odpowiedzialnego podejścia do ich zaprojektowania. Jest to inwestycja droga, która ma służyć dziesiątki lat.
W przypadku tego zlecenia pełniliśmy również nadzór nad przeprowadzonymi robotami elektrycznymi.
